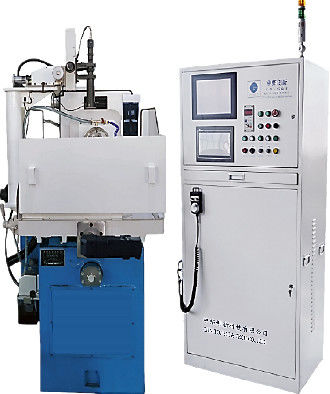

نظام التحكم CNC آلة طحن الماس V قطع طاحونة PCD
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| يكتب | CNC | نموذج رقم | ZT-90V |
|---|---|---|---|
| ماركة | CHN-TOP | طلب | شفرة ماسية مقطوعة على شكل حرف V وشفرة PCD وشفرة منشار أخرى |
| اسم | آلة طحن الماس نظام التحكم CNC V قطع طاحونة PCD | ||
| تسليط الضوء | طاحونة CNC V Cut PCD,آلة طحن الماس CNC,آلة طحن الماس V |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Image system resolutionnge | 1280*960 | |
| Image system pixel | 3.75μm*3.75μm | |
| Optical lens object distance | 300mm | |
| Magnification | 45-250 times | |
| CNC division axis resolution | 8arcmin | |
| CNC Y axis resolution | 0.01° |
منتوج وصف
آلة طحن الماس نظام التحكم CNC V قطع طاحونة PCD
مواصفات ZT-90CNC / V Prameter
| دقة نظام الصورة | 1280 * 960 |
| بكسل نظام الصورة | 3.75 ميكرومتر * 3.75 ميكرومتر |
| مسافة جسم العدسة البصرية | 300 ملم |
| تكبير | 45-250 مرة |
| قرار محور تقسيم CNC | 8arcmin |
| قرار محور التغذية باستخدام الحاسب الآلي | 0.001 مم |
| قرار محور Y CNC | 0.01 درجة |
| ضغط الطحن | 0-450N (قابل للتعديل) |
| سرعة طحن عجلة | 0-4200 دورة في الدقيقة (50 هرتز) |
| حجم عجلة الطحن | 125D × 40H × 40T |
| تردد تذبذب عجلة الطحن | 0-45 / دقيقة (قابل للتعديل) |
| طحن عجلة تذبذب المسافة | 0-40 مم (قابل للتعديل) |
| تعديل ارتفاع عجلة الطحن | 140 ملم |
| نطاق السفر طحن عجلة | 170 ملم |
| ميل عجلة الطحن | -13 درجة - + 24 درجة |
| عبر زاوية دوران الطاولة | 0-270 درجة |
| قراءات شبكية خطية | 0.001 مم |
| قوة المغزل | 2.2 كيلو واط |
| حجم الماكينة | 1200 (L) × 1168 (H) × 1530 (عرض) ملم |
سمات
-
1.كل جسم آلة الصب وملحقاته هي تقادم طبيعي لمدة 24 شهرًا وهي صلابة عالية واستقرار.
2. رأس الطحن عبارة عن محور دوران من أعلى إلى أسفل وقابل لتعديل الزاوية ، ويتميز بسرعة تشغيل عالية الدقة.
3. أنظمة تعمل بالهواء المضغوط مستوردة من SMC اليابانية ، تغذية سريعة وتغذية منضدة عمل مع طحن مرن.
4. كل نظام التحكم CNC عبارة عن برنامج ذاتي R & D ، CCD مضمن ونظام قياس ، جميع أجهزة الاستشعار ، التحكم المؤازر عبارة عن نظام تحكم مغلق للتأكد من دقته واستقراره.
5. استخدم تقنية بصرية جديدة ، والقياسات عبر الإنترنت ، والطحن التلقائي في العملية برمتها.
والذاكرة التلقائية للمعلمات ، وتنبيه رمز الخطأ ، والمزيد من الإنتاجية والكفاءة.
6. تركيب لمرة واحدة فقط ، ثم طحن آلياً من الطرف الأول إلى الأخير بكفاءة واتساق أعلى
7. آلة ذات شفة عالية الدقة بتقسيم CNC ، التعرف على الدقة.
المعايير الفنية
المطحنة ZT-90V هي عبارة عن معدات خاصة تركز على أدوات طحن الماس V-Cut وبعض شفرات المنشار.يمكنها أيضًا طحن أدوات الكربيد أيضًا.تم تحسين هذه النماذج على آلة طحن الماس الأصلية ZT-90 مع محور التحكم CNC.
يمكن للتركيب لمرة واحدة أن ينهي أعمال الطحن تلقائيًا وهي عالية الدقة.تغذية تلقائية وإخراج ، مقياس التقسيم والقياسات تلقائيًا.سجل إعداد معلمة دعم البرنامج ويمكن أن ينتقل إلى النصيحة التالية تلقائيًا أيضًا.
إنه رمز خطأ يتعرف عليه البرنامج.يستخدم هذا النموذج على نطاق واسع في أداة القطع على شكل حرف V من لوحة PCB والشفرات الخشبية وأدوات الماس أو الكربيد الأخرى من هذا النوع
جدول العمل
طحن العينات
عرض المصنع
نطاق الأعمال:
آلة لحام الفراغ
طاحونة CNC / يدوية لأدوات PCD / PCBN
آلة القطع / النقش بالليزر ، آلة اللف
توزيع الفراغات PCD / PCBN الشهيرة عالميًا ، تنتج مواد PCD عالية الجودة
خدمة التصنيع للقطع بالليزر ، التلميع ، اللحام بالنحاس ، قواطع الشظايا للمواد شديدة الصلابة
ملحقات لصنع أدوات القطع (مادة لزجة بالزيت ، عصا التضميد ، معجون فراغ)
