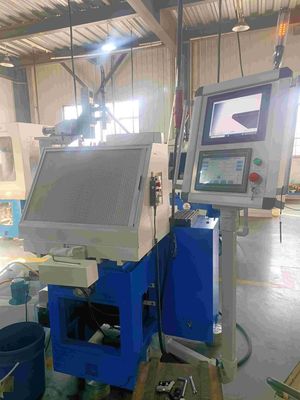

PCBN PCD Grinder أداة طحن المواد الصلبة للغاية بكفاءة عالية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نموذج رقم | ZT-90CNC | الشريحة الخطية | شنيبيرجر |
|---|---|---|---|
| المخفض | ياسكاوا | المحاور | 5 محاور |
| اسم | مطحنة PCBN / PCD أداة طحن المواد الصلبة للغاية بكفاءة عالية | ||
| تسليط الضوء | مطحنة أداة المواد الصلبة للغاية,مطحنة PCBN PCD,مطحنة المواد الصلبة للغاية PCD |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Grinding wheel stroke range | 400mm | |
| Grinding wheel inclination | -13°-+24° | |
| Cross table swiveling angle | 0-270° | |
| Size of cross table | 210*160mm with 4 T slots | |
| Workable infeed hand wheel division | 0.001mm/ 1 division | |
| Spindle Power | 2.2KW | |
| Dimension | 1850*2200*1650mm( L*H*W) | |
| Net weight | 2000kgs |
منتوج وصف
مطحنة PCBN / PCD أداة طحن المواد الصلبة للغاية بكفاءة عالية
المعايير الفنية
1. عجلة الطحن والمغزل
| قطر عجلة الطحن | 6A2150 * 40 * 40 |
| قوة المغزل | 2.2 كيلو واط |
| سرعة المغزل | 0-4200 دورة في الدقيقة قابل للتعديل |
| ميل عجلة الطحن | -13°-+24° |
| ضغط الطحن | 0-450N قابل للتعديل |
2. طحن عجلة التذبذب (المحور X)
| تعديل ارتفاع عجلة الطحن | 140 ملم |
| تردد تذبذب عجلة الطحن | 0-45 / دقيقة قابلة للتعديل |
| طحن عجلة التذبذب المسافة | 0-70 مم قابل للتعديل |
| طحن عجلة التذبذب مدى السفر | 400 ملم |
3. نظام مراقبة CCD
| أوقات المعالجة القصوى | 70 مرة |
| نظام قياس CCD | نظام عبر الإنترنت |
| شاشة | شاشة 17 بوصة |
|
نموذج |
ZT-90CNC |
|---|---|
| دقة نظام الصورة | 1280 نقطة في البوصة * 960 نقطة في البوصة |
| حجم بكسل | 3.75 ميكرومتر * 3.75 ميكرومتر |
| مسافة الأنبوب البصري | 300 ملم |
| تكبير الصورة | 45-250 مرة (تقريب رقمي) |
| نصف قطر الحافة | 0-70 ملم |
| ضغط الطحن | 0-450N قابل للتعديل |
| سرعة المغزل | 0-4200 دورة في الدقيقة قابل للتعديل |
ميزات التصميم
- هيكل صلب للغاية مع هيكل من الحديد الزهر شديد التحمل ، أكثر من 18 شهرًا من الشيخوخة الطبيعية ، مستقرة ودائمة.
- يمكن للمغزل أن يحقق تعديل الرفع والزاوية ، والذي يجسد مزيجًا مثاليًا من الدقة والصلابة والبراعة.
- 5 محاور CNC ، ربط 2 محور ، عملية الطحن بأكملها أوتوماتيكية بالكامل.
- باستخدام أحدث تقنيات الرؤية ، يحقق الاكتشاف عبر الإنترنت ، والطحن التلقائي ، وذاكرة المعلمة ، وإنذار خطأ التشغيل ، وما إلى ذلك ، مما يحسن بشكل شامل كفاءة المعالجة ، والدقة ، والأتمتة ، والاستقرار.
- يعتمد محرك المغزل على محرك بدون فرش ومستقر وموثوق.
- يستخدم النظام الهوائي بالكامل العلامة التجارية JAPAN SMC ، للحصول على تغذية سريعة وتغذية وطحن مرن.
- مجهزة بعجلة يدوية إلكترونية ، يمكنها بسهولة ضبط موضع كل محور تصنيع وتحقيق طحن يدوي.
- مجهزة بطحن عجلة تسريحة.
طحن العينات
الملحقات الاختيارية
عرض المصنع
نطاق الأعمال:
آلة لحام الفراغ
طاحونة CNC / يدوية لأدوات PCD / PCBN
آلة القطع / النقش بالليزر ، آلة اللف
توزيع الفراغات PCD / PCBN الشهيرة عالميًا ، تنتج مواد PCD عالية الجودة
خدمة التصنيع للقطع بالليزر ، التلميع ، اللحام بالنحاس ، قواطع الشظايا للمواد شديدة الصلابة
ملحقات لصنع أدوات القطع (مادة لزجة بالزيت ، عصا التضميد ، معجون فراغ)
تعريف عن الشركة
تأسست في الأصل من قبل خريجي جامعة Tsinghua ، CHN-TOP SCI & TECH CO.، LTD.هي مؤسسة ذات تقنية عالية متخصصة في صناعات أدوات الماس (PCD ، PCBN ، MD ، ND ، CVD) ، تنتج معدات معالجة عالية الدقة (مطاحن أدوات PCD / PCBN ، آلات لحام الفراغ ، آلات القطع والنقش بالليزر ، مركز المعالجة بالليزر) .نحن نقدم خدمات ما قبل المعالجة (القطع بالليزر PCD / PCBN ، لحام الأدوات بالنحاس ، نقش قواطع الشرائح ، اللف والتلميع ، إلخ) ، وتوزيع فراغات PCD / PCBN المشهورة عالميًا.أيضا توفير الاستشارات المهنية والخدمات الفنية المتقدمة.
نحن مصنعك الوحيد في مجال معالجة المواد شديدة الصلابة بسمعة طيبة في السوق العالمية.
