آلة طحن PCD 0.001mm متعددة الكريستالات مع 4 محاور الارتباط

مكان المنشأ الصين
اسم العلامة التجارية CTSTC
إصدار الشهادات CE
رقم الموديل ZT-180
الحد الأدنى لكمية 1 مجموعة
الأسعار Negotiable
تفاصيل التغليف 1850 * 2100 * 1650 ملم
وقت التسليم 45-60 يوم
القدرة على العرض 20 مجموعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الضمان سنتان خدمة ما بعد البيع يمكن للمهندسين الذهاب إلى الخارج للخدمة
قسط T / T ، M / T ، D / D ، L / C. الحد الأدنى للطلب 1 مجموعة
تطبيق طحن قواطع متعددة اسم المنتج متعدد الكريستالات الماس أداة تلميح مطحنة آلة طحن Pcd مع 4 محاور الارتباط
كلمة مفتاحية أدوات طاحونة نصائح حجم التعبئة 1850 * 2100 * 1650 ملم
تسليط الضوء

0.001mm PCD آلة الطحن

,

آلة طحن الماس متعدد الكريستالات PCD

,

آلة طحن PCD ذات 4 محاور

اترك رسالة
منتوج وصف



متعدد الكريستالات الماس أداة تلميح مطحنة آلة طحن Pcd مع 4 محاور الارتباط



CHN-TOP SCI & TECH CO. ، LTD هي مؤسسة عالية التقنية أسسها خريجو التكنولوجيا الشباب من جامعة Tsinghua ، مع التركيز لفترة طويلة على الأدوات فائقة الصلابة (مثل PCD ، PCBN ، MD ، ND ، أداة الماس CVD) ، هي أداة بناء أدوات متخصصة في تصميم وتوريد آلات دقيقة (مثل آلة الطحن للأدوات فائقة الصلابة ، آلة لحام الفراغ ، آلة القطع بالليزر ، آلة الطحن الطرفية القابلة للفهرسة ، آلة التلميع لأدوات PCD و PCBN ، إلخ.) ، مثل وكيل مبيعات لـ PCD و PCBN المتقدمين في الخارج ، وتطوير تكنولوجيا المعالجة المتقدمة للمواد شديدة الصلابة ، وتقديم الاستشارات الفنية وخدمات المعالجة الخاصة ، كمتكامل عالمي لتوفير الحل الأكثر اكتمالا للأدوات فائقة الصلابة ، وبيع المنتجات في جميع أنحاء العالم.



تُستخدم مطحنة CNC من النوع ZT-180 بشكل أساسي في طحن العديد من القواطع والأجزاء مثل الماس الاصطناعي ونتريد البورون المكعب والسبائك الصلبة وما إلى ذلك. قواطع دقيقة وعالية الجودة للحصول على نتيجة طحن جيدة.





آلة طحن PCD 0.001mm متعددة الكريستالات مع 4 محاور الارتباط 0



ميزات التصميم:



كان عمر هيكل أداة الماكينة والمسبوكات الرئيسية طبيعيًا لمدة 18 شهرًا في المتوسط.

إنها تعتمد على توجيه خطي بإبرة متدحرجة سويسرية أصلية عالية الدقة من SCHNEEBERGER والتي تتميز بالدقة والمتانة والمتانة.

استخدم نظام تحكم CNC تقنيًا متقدمًا ، تحكم 5 محاور ، تشكيل CNC ثنائي المحور ، تحكم آلي ، حلقة مغلقة أثناء الطحن.

جميع المحركات المؤازرة تعتمد محرك سيرفو ياباني YASKAWA.

مخفض المحور العمودي يستخدم مخفض HARMONIC الياباني مع خلوص صفر تقريبًا.

يعتمد محرك المغزل على محرك بدون فرش تايواني ، وهو ثابت ومتين.

مجهزة بدقة عالية ، رأس قياس عالي الحساسية ، تحقيق القياس عبر الإنترنت.

المشفر الخطي وزاوية التشفير لهذا النموذج هو FAGOR ، تأكد من إشارة الدقة.

يستخدم النظام الهوائي بالكامل العلامة التجارية JAPAN SMC ، للحصول على تغذية وتغذية سريعة.

يمكن أن تدور طاولة العمل في حدود 270 درجة ويمكن ضبط الموضع.التحكم في حلقة مغلقة بالكامل ، تأكد من الدقة والتماسك.



آلة طحن PCD 0.001mm متعددة الكريستالات مع 4 محاور الارتباط 1آلة طحن PCD 0.001mm متعددة الكريستالات مع 4 محاور الارتباط 2آلة طحن PCD 0.001mm متعددة الكريستالات مع 4 محاور الارتباط 3







آلة طحن PCD 0.001mm متعددة الكريستالات مع 4 محاور الارتباط 4



المعايير الفنية



طرف نصف القطر غير محدود
ضغط الطحن 0-450N (قابل للتعديل)
سرعة المغزل 0-4200 دورة في الدقيقة (قابل للتعديل)
حجم عجلة الطحن 150 * 40 * 40 مم (D * H * T)
تردد تذبذب عجلة الطحن 0-45 / دقيقة (قابل للتعديل)
طحن عجلة تذبذب المسافة 0-40 مم (قابل للتعديل)
تعديل ارتفاع عجلة الطحن 140 ملم
نطاق السفر عجلة الطحن 400 ملم
ميل عجلة الطحن -13 درجة ~ + 24 درجة

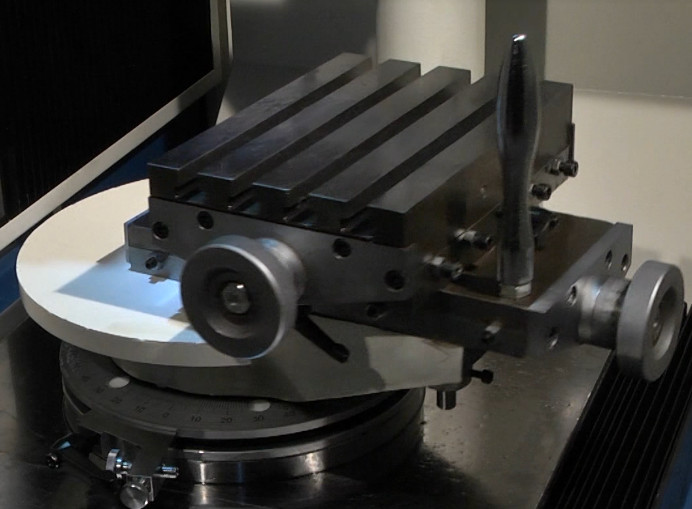

زاوية الدوران عبر الطاولة 270 درجة
حجم الطاولة المتقاطعة 210 مم * 160 مم مع أخاديد 4T
قراءات للحواجز الخطية 0.001 مم
قوة المغزل 2.2 كيلو واط
البعد 1850 * 2100 * 1650 مم (الطول * الارتفاع * العرض)
الوزن الصافي 2080 كلغ
